Buldog 5

Buldog Brisk

Buldog Brisk

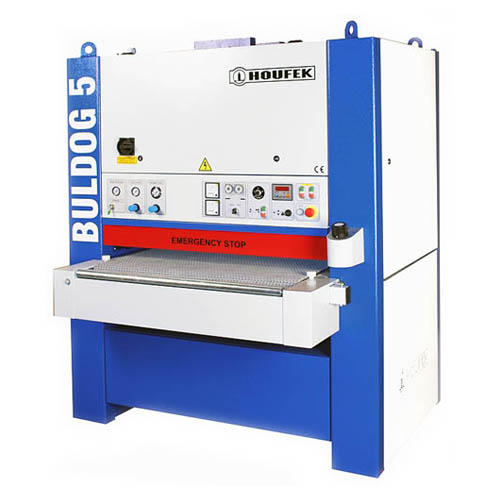

Калибровально-шлифовальный станок Buldog 5 предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие породы: сосна, ель; твердые породы: дуб, бук, береза и т.д.), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

- BULDOG-5 – новая аббревиатура всем хорошо известной модели шлифовально-калибровального станка Buldog Brisk или просто Buldog. Именно этот шлифовальный станок является бестселлером чешской фирмы ХОУФЕК не только в России, но и вообще в мире!
- Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Достаточно большие мощности электродвигателей (11 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Идеальные условия для калибрования.
- Настройка на рабочую высоту осуществляется столом. Стол перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
- Самая широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка Buldog 5 имеет все самое необходимое, рабочие ширины самые распространенные, удовлетворяются почти все производственные требования по шлифованию.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Максимальная ширина обработки, мм 910 / 1010 / 1100 / 1300
Доступные варианты узлов R C RR RC FC RRR RRC FRC
Мощность главного двигателя, кВт 11 (15…18)* 2 х 11 (15…18)* 3 х 11 (15…18)*
Высота обработки, мм 3…160
Мощность двигателя подачи, кВт 0,30 / 0,47
Мощность двигателя подъема рабочего стола, кВт 0,2
Скорость подачи, м/мин 4,5 и 9,0 (3,0…12,0)*
Диаметр обрезиненного вала, мм 160
Длина шлифовальной ленты, мм 1900 (2200)*
Ширина шлифовальной ленты 930 / 1030 / 1120 / 1330
Скорость вращения шлифовальной ленты, м/с 18,5 (3,0…24,0)*
Минимальная скорость воздушного потока, м/с 20…25
Диаметр патрубка аспирации, мм 2 х 150 3 х 150 3 (4) х 150
Производительность аспирационной установки, куб.м./час 6000 8000 10000
Расход сжатого воздуха, л/мин 20 (600…700)* 20 (800)* 30 (1000)*
Масса станка, кг 1350...1780 1810…2230 2450…3120

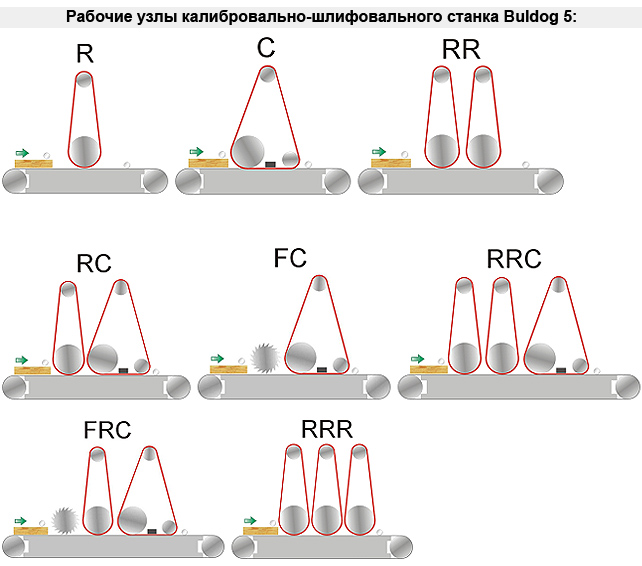

Широколенточный калибровально-шлифовальный станок Buldog 5 представляет собой модульную конструкцию, что позволяет изготавливать станки в соответствии с требованиями заказчика. Чтобы обеспечить возможность выполнения тех или иных задач, станки могут быть оснащены такими узлами и их сочетаниями:

Шлифование поверхностей

  • узел с обрезиненным рабочим валом
  • узел с обрезиненным рабочим валом и шлифовальной  прижимной планкой
  • узел с шлифовальной  прижимной планкой

Фрезерование поверхностей

  •  узел с фрезерным валом

Для тонкого шлифования, заглаживания, профильного шлифования, очистки

  • адаптация узлов для монтажа щёточного шлифовального или полировального инструмента
  • узел с вращающейся щёткой для очистки поверхности заготовки на выходе из станка

Стандартная комплектация

  • рабочий обрезиненный вал Ø160мм и твёрдостью 90Sh
  • длина шлифовальной ленты 1900мм
  • моторизованный подъём стола
  • автоматическое переключение звезда/треугольник
  • амперметр контроля нагрузки на рабочий вал
  • управление осцилляцией шлифовальной ленты при помощи оптоэлектронного датчика с инфракрасным лучом
  • позиционер стола
  • шлифовальная  прижимная планка с механическим ручным управлением
  • электронный измеритель положения стола с цифровым дисплеем
  • две скорости транспортёрной ленты -  4,5/9 м/мин
  • обрезиненные прижимные вальцы
  • эл. пневматический дисковый тормоз приводного эл. двигателя рабочего узла
  • пневматическое натяжение шлиф. ленты на 1 рабочем узле и пневматическое натяжение шлиф. ленты на 2 рабочем узле
  • шумоизоляция
  • класс общей и электробезопасности соответствует стандарту СЕ

Дополнительные опции

  • 20HP ( 15кВт ) эл. двигатель
  • 25HP ( 18,5кВт ) эл. двигатель
  • две скорости шлифовальной ленты 9/18 м/сек
  • двухскоростной двигатель подъёма стола
  • обрезиненный рабочий вал Ø160мм и твёрдостью 25/45Sh
  • модификация станка под ленты длиной 2200мм (высота станка + 200мм)
  • преобразователь частоты эл. двигателя транспортёрной ленты для плавного изменения скорости в диапазоне 3 - 12м/мин
  • преобразователь частоты эл. двигателя шлифовальной ленты для плавного изменения скорости в диапазоне 5 - 24 м/сек
  • дополнительные направляющие для шлифования коротких заготовок
  • автоматическое центрирование транспортёрной ленты
  • автоматический позиционер стола
  • обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты с перемещаемыми соплами
  • узел очистки заготовок вращающейся щеткой Ø140мм, 1,1 кВт (1,5HP)
  • удлинители стола - на входе, удлинители стола - на выходе
  • пневматическая  прижимная планка (утюжок)
  • пневматическая  прижимная планка (утюжок) с ручным управлением подъёма/опускания
  • пневматическая  прижимная планка (утюжок) с автоматическим (по таймерам) управлением подъёма/опускания
  • сегментная пневматическая  прижимная планка (утюжок) с автоматическим (по таймерам) управлением подъёма/опускания с шириной сегмента - 30мм
  • сегментная пневматическая  прижимная планка (утюжок) с электронным управлением подъёма/опускания с шириной сегмента - 30мм + электронная панель управления с цветным TouchScreen монитором 10,4"
  • подъём 2-го рабочего узла
  • вакуумный стол
  • вакуумный насос 4кВт

Калибровально-шлифовальные станки серии Buldog 5 предназначены для шлифования изделий из массива, ДСП, ДВП, МДФ и схожих по свойствам материалов;  для обработки шпонированных, грунтованных, лакированных поверхностей.

Для кого предназначен чешский калибровально-шлифовальный станок Buldog 5? Это достойный выбор за минимальную в своем сегменте цену. Пятая серия Бульдогов является «золотой серединой» всей линейки Buldog, лишь PONY и BULDOG 5 уступает по цене и имеет меньшие технические характеристики. Но PONY значительно «облегчен» по оснащению базовой комплектации и не имеет таких возможностей, как Buldog 5. Бульдог 3 чуть дешевле, но также ограничен в своих возможностях. Серии шлифовальных станков BULDOG -7 и МАХХ рассчитаны на двух-трехсменную работу, несколько дороже стоят, их можно готовить для узконаправленных и специфических задач, можно встраивать в технологические цепочки линий шлифовки и отделки. Поэтому Buldog 5, выполняющий самые распространенные и нужные виды задач по шлифованию, интересен большинству деревообработчиков. Если у Вас нет лишних средств, если калибровать или шлифовать приходится достаточно много деталей, если Вы ограничены в свободных площадях, если квалификация станочников не на самом высоком уровне, если электрические мощности позволяют, то чешский шлифовально-калибровальный станок серии Buldog 5 создан именно для Вас.



  •    В настоящее время нет доступных файлов. Чтобы заказать дополнительную информацию или коммерческое предложение - заполните форму внизу.
