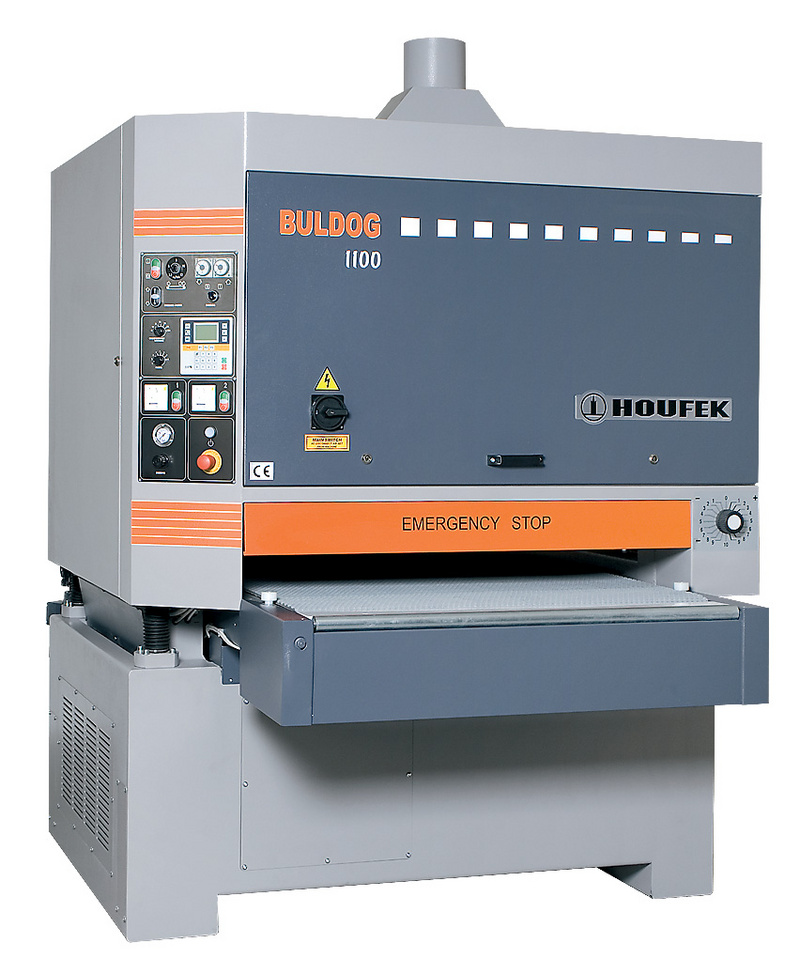

Калибровально-шлифовальный станок BULDOG 7 предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

- BULDOG-7 был создан несколько лет назад как промежуточная машина между индустриальным станком МАХХ и станком среднего класса БУЛЬДОГ БРИСК. Станок вобрал в себя все лучшие технические решения от младшей модели BULDOG-5 и приблизился к более тяжелому МАХХ. Таким образом, чешские станкостроители ХОУФЕК вышли на промышленную модель калибровалки – BULDOG-7.
- Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
- Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. BULDOG-7 имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Достаточно большие мощности электродвигателей (11 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
- Настройка на рабочую высоту осуществляется шлифовальными агрегатами. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
- Весьма широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка Buldog 7 имеет все самое необходимое, рабочие ширины самые распространенные в условиях крупных и средних производств, удовлетворяются почти все технологические требования по шлифованию.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Максимальная ширина обработки, мм 910 / 1100 / 1300

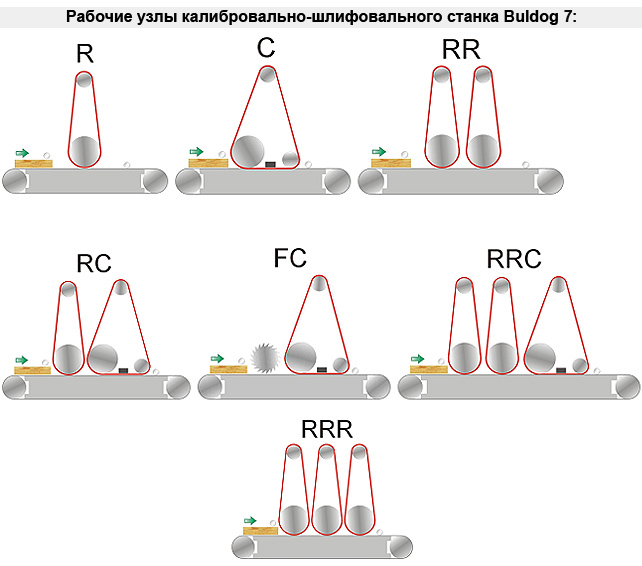

Доступные варианты узлов R C RR RC FC RRR RRC
Мощность главного двигателя, кВт 11 (15…18)* 2 х 11 (15…18)* 3 х 11 (15…18)*
Высота обработки, мм 3…160
Мощность двигателя подачи, кВт 0,30 / 0,47
Мощность двигателя подъема рабочего стола, кВт 0,2
Скорость подачи, м/мин 4,5 и 9,0 (3,0…12,0)*
Диаметр обрезиненного вала, мм 160 (200)*
Длина шлифовальной ленты, мм 2200
Ширина шлифовальной ленты 930 / 1120 / 1330
Скорость вращения шлифовальной ленты, м/с 18,5 (3,0…24,0)*
Минимальная скорость воздушного потока, м/с 20…25
Диаметр патрубка аспирации, мм 2 х 150 (180)* 3 х 150 (180)* 4 х 150 (180)*
Производительность аспирационной установки, куб.м./час 6000 8000 10000
Расход сжатого воздуха, л/мин 20 (400)* 30 (400 ... 700)* 40 (400... 1000)*
Масса станка, кг 1490…1890 1950…2430 2650…3320


Широколенточный калибровально-шлифовальный станок Buldog 7 представляет собой модульную конструкцию, что позволяет изготавливать станки в соответствии с требованиями заказчика. Чтобы обеспечить возможность выполнения тех или иных задач, станки могут быть оснащены такими узлами и их сочетаниями:

Шлифование поверхностей

  • узел с обрезиненным рабочим валом
  • узел с обрезиненным рабочим валом и шлифовальной  прижимной планкой
  • узел с шлифовальной  прижимной планкой

Фрезерование поверхностей

  •  узел с фрезерным валом

Для тонкого шлифования, заглаживания, профильного шлифования, очистки

  • адаптация узлов для монтажа щёточного шлифовального или полировального инструмента
  • узел с вращающейся щёткой для очистки поверхности заготовки на выходе из станка

Стандартная комплектация

Что может чешский калибровально-шлифовальный станок Buldog 7? Это достойный выбор за нормальную в своем сегменте цену. Седьмая серия Бульдогов является промышленным вариантом со всеми вытекающими. PONY, BULDOG-3, BULDOG-5 стоят дешевле, но и задачи выполняют иные. Серии шлифовальных станков BULDOG -7 и МАХХ рассчитаны на двух-трехсменную работу, нагруженные режимы, способны «пахать» круглосуточно, их можно встраивать в технологические цепочки линий шлифовки и отделки. Поэтому Buldog7, выполняющий самые распространенные и нужные виды задач по шлифованию, интересен крупным деревообработчикам. Если Вам приходится шлифовать достаточно много деталей, если Вы строите технологические участки шлифовки или отделки (окраски, лакирования, вощения, полирования и т.д.), если квалификация станочников на достаточно высоком уровне, если позволяют электрические мощности, то чешский шлифовально-калибровальный станок серии Buldog -7 создан именно для Вас.

  • рабочий обрезиненный вал Ø160мм и твёрдостью 90Sh
  • 2-й рабочий обрезиненный вал Ø160мм и твёрдостью 45 Sh (для версии RR, RC)
  • 2-й рабочий обрезиненный вал Ø160мм и твёрдостью 90Sh; 3-й рабочий обрезиненный вал  Ø160мм и твёрдостью 45Sh (для версии RRR, RRC)
  • длина шлифовальной ленты 2200мм
  • автоматическое переключение звезда/треугольник
  • амперметр контроля нагрузки на рабочий вал
  • управление осцилляцией шлифовальной ленты при помощи оптоэлектронного датчика с инфракрасным лучом
  • неподвижный рабочий стол, перемещается шлифовальный блок
  • моторизованный подъём шлифовального блока
  • электронный измеритель положения шлифовального блока с цифровым дисплеем
  • позиционер высоты заготовки
  • перемещение на заданную высоту
  • механическая коррекция высоты в зависимости от зернисто ленты
  • электронная коррекция измерительного устройства высоты в соответствии с зернистостью шлифовальной ленты
  • автоматическая установка валов на ранее запрограммированные позиции
  • две скорости транспортёрной ленты -  4,5/9 м/мин
  • обрезиненные прижимные вальцы - по 2шт. на входе и выходе
  • эл. пневматический дисковый тормоз приводного эл. двигателя рабочего узла
  • реле давления 3,5 - 4,0 bar
  • регулировка давления воздуха для натяжения шлифовальных лент в диапазоне от 2,5 до 5,5 bar
  • шумоизоляция
  • класс общей и электробезопасности соответствует стандарту СЕ

Дополнительные опции

  • 20HP ( 15кВт ) эл. двигатель
  • 25HP ( 18,5кВт ) эл. двигатель
  • обрезиненный рабочий вал Ø 160мм и твёрдостью 30Sh, 45Sh; Ø 200мм 30Sh, 45Sh, 90Sh
  • стальной рабочий вал вместо обрезиненного Ø 160мм , Ø 200мм
  • электронное управление станком с цветным 10,4" TouchScreen экраном
  • две скорости шлифовальной ленты 9/18 м/сек
  • преобразователь частоты эл. двигателя транспортёрной ленты для плавного изменения скорости в диапазоне 3 - 12м/мин
  • преобразователь частоты эл. двигателя шлифовальной ленты для плавного изменения скорости в диапазоне 5 - 24 м/сек
  • двухскоростной двигатель подъёма шлифовального блока
  • подъём и опускание шлифовального вала
  • ограничитель максимальной величины съёма материала
  • дополнительные направляющие для шлифования коротких заготовок
  • автоматическое центрирование транспортёрной ленты
  • обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты с перемещаемыми соплами
  • удлинители стола - на входе, удлинители стола - на выходе
  • пневматическая  прижимная планка (утюжок)
  • пневматическая  прижимная планка (утюжок) с ручным управлением подъёма/опускания
  • пневматическая  прижимная планка (утюжок) с автоматическим (по таймерам) управлением подъёма/опускания
  • сегментная пневматическая  прижимная планка (утюжок) с автоматическим (по таймерам) управлением подъёма/опускания с шириной сегмента - 30мм
  • сегментная пневматическая  прижимная планка (утюжок) с электронным управлением подъёма/опускания с шириной сегмента - 30мм + электронная панель управления с цветным TouchScreen монитором 10,4"
  • модуль обдува заготовок обдувателем с орбитально перемещаемыми соплами
  • модуль очистки заготовок вращающейся текстильной или нейлоновой щеткой Ø 140 мм (устанавливается на выходе станка)
  • вакуумный стол
  • вакуумный насос 4кВт

Шлифование плоскостей деталей элементов мебели, шлифование стеновых панелей, дверей, столешниц, шлифование лестниц – это не единственное назначение шлифовально-калибровальных станков серии BULDOG 7. Данный шлифовальный станок может с успехом шлифовать пластик, металл, композитные материалы. Причём, речь не идет о предварительном калибровании в размер и предварительном шлифовании - станки имеют предварительные установки для промежуточного шлифования грунта и между покрасками, может работать по фанерованной (шпонированной) поверхности.

Что может чешский калибровально-шлифовальный станок Buldog 7? Это достойный выбор за нормальную в своем сегменте цену. Седьмая серия Бульдогов является промышленным вариантом со всеми вытекающими. PONY, BULDOG-3, BULDOG-5 стоят дешевле, но и задачи выполняют иные. Серии шлифовальных станков BULDOG -7 и МАХХ рассчитаны на двух-трехсменную работу, нагруженные режимы, способны «пахать» круглосуточно, их можно встраивать в технологические цепочки линий шлифовки и отделки. Поэтому Buldog7, выполняющий самые распространенные и нужные виды задач по шлифованию, интересен крупным деревообработчикам. Если Вам приходится шлифовать достаточно много деталей, если Вы строите технологические участки шлифовки или отделки (окраски, лакирования, вощения, полирования и т.д.), если квалификация станочников на достаточно высоком уровне, если позволяют электрические мощности, то чешский шлифовально-калибровальный станок серии Buldog -7 создан именно для Вас.
