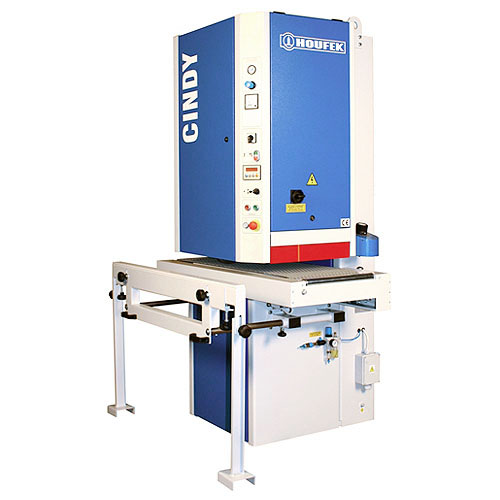

Калибровально-шлифовальный станок консольного типа Cindy предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот консольный шлифовальный станок? Шлифование массива древесины различных пород (мягкие породы: сосна, ель; твердые породы: дуб, бук, береза и т.д.), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные консольные станки применяются в следующих видах производств: корпусная мебель, стулья, двери, окна, подоконники, паркет и паркетная доска, доска пола, погонаж, облицовочные панели, печатные платы, изделия из оргстекла и т.д. Но основное предназначение: шлифование габаритных рамных конструкций, например, деревянные евроокна.

- CINDY – специальный консольный шлифовально-калибровальный станок. Именно в этом его основное преимущество. Если Вы делаете деревянные евроокна на заказ и стоит задача отшлифовать раму 1500х1800 мм, то Вам не надо покупать калибровально-шлифовальный станок с проходной шириной в 1500 мм. Достаточно узколенточного станка с шириной абразива 300 мм!
- CINDY – это фактически «распиленный вдоль» станок BULDOG. Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Достаточно большие мощности электродвигателей (от 5,5 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Идеальные условия для калибрования.
- Настройка на рабочую высоту осуществляется шлифовальными группами. Стол неподвижен по высоте, а шлифовальные агрегаты перемещаются по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
- Достаточно широкая линейка вариантов и сочетания шлифовальных узлов. Консольная шлифовалка CINDY имеет все самое необходимое, рабочие ширины самые нужные (300 и 400 мм), удовлетворяются почти все производственные требования по шлифованию окон, паркета и т.д.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Максимальная ширина обработки, мм 300 / 400
Доступные варианты узлов R C RR RC
Мощность главного двигателя, кВт 5,5 (7,5)* 2 х 5,5 (7,5)*
Высота обработки, мм 3…200
Мощность двигателя подачи, кВт 0,30 / 0,43
Мощность двигателя подъема шлифовальных узлов, кВт 0,2
Скорость подачи, м/мин 4,5 и 9,0 (3…12)*
Диаметр обрезиненного вала, мм 160
Длина шлифовальной ленты, мм
1900
Ширина шлифовальной ленты 330 / 430
Скорость вращения шлифовальной ленты, м/с 18,5 (9/18 или 3…24)*
Минимальная скорость воздушного потока, м/с
20…25
Расход сжатого воздуха, л/мин 10…20 (200…400)*
Диаметр патрубка аспирации, мм 150
Пр-сть аспирационной установки, куб.м./час 2500 / 3000 5000 / 6000
Габаритные размеры станка: длина, мм 1450
ширина, мм 700 670 770
высота, мм
2050
Масса станка, кг 690 / 720 790 / 840 1030 / 1280 1120 / 1340

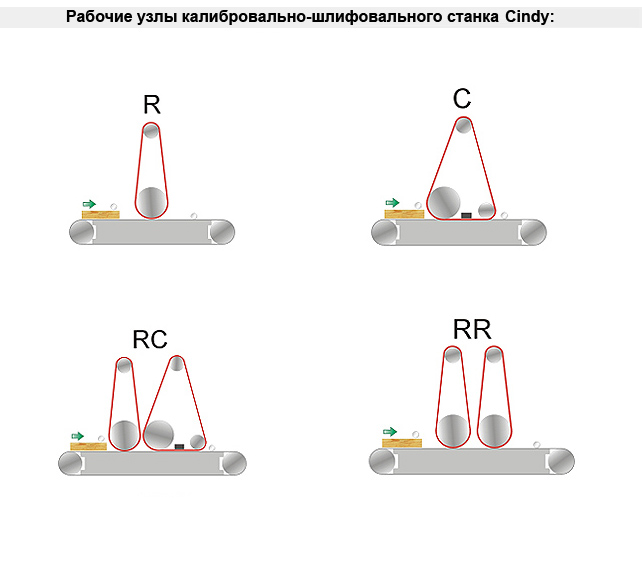

Эксплуатационные параметры станка и способ его использования зависят от конфигурации, поэтому станок может поставляться с теми или иными видами узлов в соответствии с требованиями заказчика. Станки могут быть оснащены двумя основными типами узлов - узлом типа R или узлом типа C.

Узел типа R

Он оснащен стальным или обрезиненным рабочим валом. Валы с резиновым покрытием поставляются  с желаемой твёрдостью покрытия в диапазоне от 45 до 85 Sh. Шлифовальный вал узла типа R является фиксированным и не регулируется. Поверхность шлифовального вала является базовой и относительно неё производится позиционирование стола, соответствующее толщине заготовки. Поскольку эта базовая величина является неизменной необходимо при работе на станке с использованием шлифовальных лент различной зернистости учитывать это и производить корректировку высоты от поверхности транспортёрной ленты до поверхности шлифовальной ленты. Рабочая же высота устанавливается на панели управления станком. Рабочий стол с транспортёрной лентой неподвижен. То есть конструкция станка позволяет удобно использовать его в технологических линиях.

Узел типа C

Этот узел дополнительно оснащён шлифовальной шлифовальной планкой (утюжком) и также, как и узел типа R оснащён стальным или обрезиненным рабочим валом. Валы с резиновым покрытием поставляются  с желаемой твёрдостью покрытия в диапазоне от 45 до 85 Sh.  Шлифовальный вал комбинированного узла типа С является фиксированным и не регулируется. Поверхность шлифовального вала является базовой и относительно неё производится позиционирование стола, соответствующее толщине заготовки. Поскольку эта базовая величина является неизменной необходимо при работе на станке с использованием шлифовальных лент различной зернистости учитывать это и производить корректировку высоты от поверхности транспортёрной ленты до поверхности шлифовальной ленты. Рабочая же высота устанавливается на панели управления станком. Рабочий стол с транспортёрной лентой неподвижен. То есть конструкция станка позволяет удобно использовать его в технологических линиях.

Шлифовальная планка (утюжок) комбинированного узла типа С применяется для тонкого, более качественного шлифования. Особенность его применения заключается в возможности незначительно копировать поверхность и в большей площади контакта абразивной ленты с поверхностью заготовки. Это позволяет получить более качественную поверхность после обработки на валах. В стандартной поставке шлифовальная планка (утюжок) - жёсткая и является съёмной. Сконструирована она таким образом, что благодаря графитовому покрытию значительно уменьшается трение в зоне контакта планки и шлифовальной ленты, что благотворно сказывается на тех. процессе (уменьшается нагрев шлифовальной ленты, увеличивает срок службы полиуретановой подложки шлифовальной планки).

Шлифовальная планка (утюжок) позволяет обрабатывать заготовки как из массива, так и шпонированные с толщиной шпона 0.8мм и выше. При использовании шлифовальной планки для шлифования шпонированных заготовок следует уделять особое внимание качеству основы и самого шпона. Следует учитывать, что при значительных неровностях поверхности возможны прошлифовки шпона, например на краях и углах заготовок. Поэтому настоятельно рекомендуется перед шпонированием заготовок калибровать основу на этом же станке.

Стандартная комплектация

  • рабочий обрезиненный вал - Ø 160мм, твёрдостью 90Sh
  • моторизованный подъём рабочего узла
  • автоматическое переключение звезда/треугольник
  • амперметр контроля нагрузки на рабочий вал
  • управление осцилляцией при помощи оптоэлектронного датчика с инфракрасным лучом
  • электронный измеритель положения стола с цифровым дисплеем
  • две скорости транспортёрной ленты - 4,5 / 9 м/мин
  • обрезиненные прижимные вальцы
  • эл. тормоз
  • пневматическое натяжение ленты
  • шумоизоляция
  • класс общей и эл. безопасности соответствует стандарту СЕ

Дополнительные опции

  • эл. двигатель 7,5кВт (10 HP)
  • обрезиненный рабочий вал - Ø 160мм и твёрдостью 20-45-60Sh
  • стальной рабочий вал вместо обрезиненного Ø 160мм
  • две скорости шлифовальной ленты - 9/18 м/сек
  • двухскоростной эл. двигатель подъёма шлифовального узла
  • позиционер шлифовального узла
  • преобразователь частоты эл. двигателя транспортёрной ленты для плавного изменения скорости в диапазоне 3 - 12м/мин
  • преобразователь частоты эл. двигателя шлифовальной ленты для плавного изменения скорости в диапазоне 5 - 24 м/сек
  • обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты
  • выдвижная боковая опора
  • выдвижная боковая опора длиной 5,2м
  • дополнительные направляющие для шлифования коротких заготовок
  • автоматическое центрирование транспортёрной ленты
  • ограничитель максимальной величины съёма материала
  • модуль очистки заготовок вращающейся текстильной или нейлоновой щеткой Ø 140 мм (устанавливается на выходе станка)
  • вакуумный стол
  • вакуумный насос 2кВт

Для чего нужен консольный калибровально-шлифовальный станок CINDY от фирмы HOUFEK (Чехия)? В первую очередь эта шлифовальная машина предназначена для калибрования и шлифования по периметру рамочных конструкций (деревянные евроокна, окна по российским ГОСТам, двери филенчатые, рамочные фасады корпусной мебели). Причем, габариты, например, евроокон могут быть абсолютно любыми. Во вторую очередь шлифовальный станок СИНДИ предназначен для узких погонажных заготовок (паркет и паркетная доска, доска пола, стоевые и поперечины дверей, узкие элементы корпусной мебели, дверные раскладки и доборы, ножки стульев). Третье предназначение станка СИНДИ – встраивание в технологические потоки по шлифовке или отделке. Этот станок можно ставить в линию после четырехстороннего станка, после нанесения грунта перед второй покраской…
