Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX (ДУПЛЕКС) предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок одновременно с двух сторон. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Подобные шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

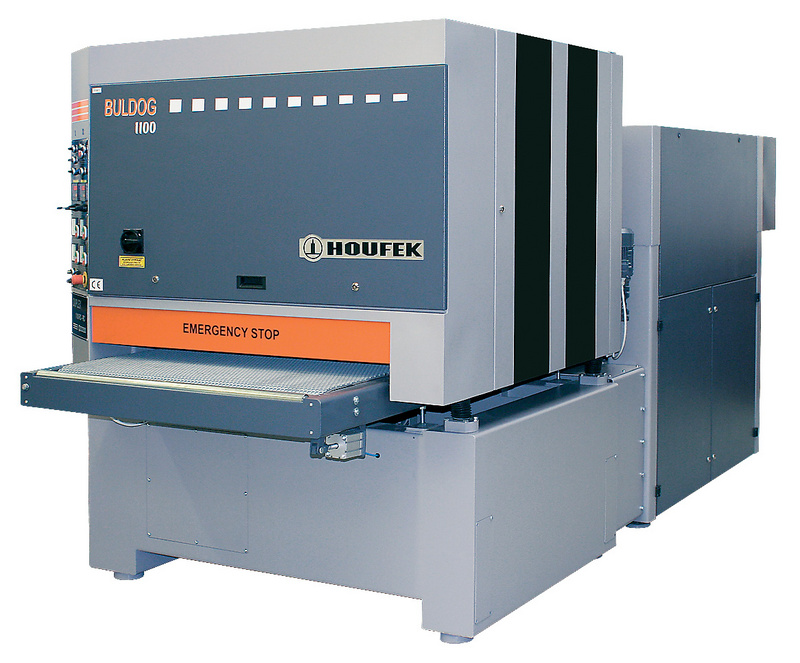

- Калибровально-шлифовальный двухсторонний станок BULDOG-DUPLEX сделан на базе станка BULDOG-7. Главное достоинство – одновременное двухстороннее калибрование и шлифование заготовок. Это удобно и избавляет от необходимости пропускать детали через станок дважды.
- Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
- Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. Калибровально-шлифовальный станок DUPLEX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
- Настройка на рабочую высоту осуществляется и шлифовальными агрегатами и конвейерами подачи. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
- Два типа сочетаний узлов RR-RR и RC-RC перекрывают большинство задач по калибровке и шлифовке поверхностей. Станок может работать почти по всем деталям, за исключением коротких заготовок и тонкого межслойного шлифования.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

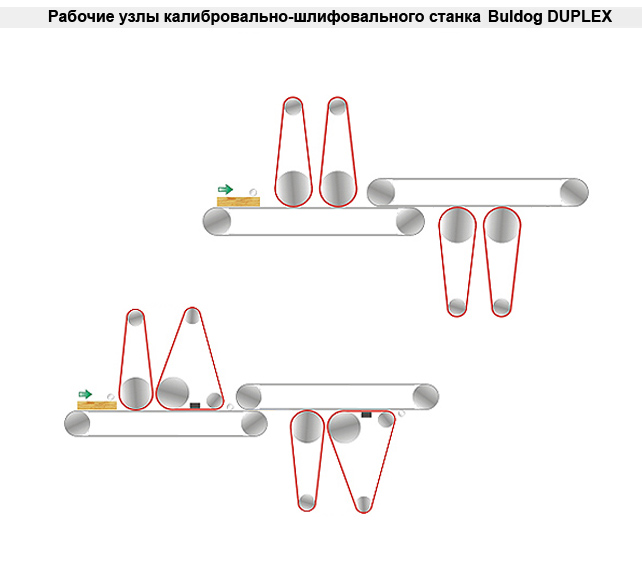

Калибровально-шлифовальные станки DUPLEX являются модульной конструкцией, что позволяет подобрать именно ту комплектацию станка, которая максимально подходит заказчику. Станок может быть оснащён такими узлами и их комбинациями:

R - Узел с рабочим валом
C - Узел с рабочим валом и утюжком (пяткой)

Максимальная ширина обработки, мм 910 / 1100 / 1300
Доступные варианты узлов RR-RR RC-RC
Минимальная длина заготовки, мм 1300
Мощность главных электродвигателей, кВт 4 х 11 ( 15, 18)*
Скорость подачи, м/мин 4,5 и 9,0 (3…12)*
Диаметры обрезиненных валов, мм 4 х 120
Твердость первых обрезиненных валов, SH 90
Твердость вторых обрезиненных валов, SH 45
Длина шлифовальных лент, мм 1900
Скорость вращения шлифовальных лент, м/с 18,5 (3,0…24,0)*
Расход сжатого воздуха (без обдува лент), л/мин 15…20
Расход сжатого воздуха (с обдувом лент), л/мин 500…800
Минимальное рабочее давление в пневмосети, МПа 5
Диаметр патрубков аспирации, мм 4 х 150
Минимальная производительность аспирации, куб.м./час 4000
Минимальная скорость воздушного потока, м/с 20…25
Габаритные размеры станка (L x W x H), м
4,0 х 1,5…2,1 х 2,25
Габаритные размеры станка: длина, мм 4200
ширина, мм 1500 1900 2100
высота, мм 2250
Масса станка, кг 4000 (4400, 4600) 4100 (4500, 4700)

Стандартная комплектация

  • Два шлифовальных узла : 1 типа R , 2 типа C + регулируемый утюжок - верхнее шлифование
  • Два шлифовальных узла : 1 типа R , 2 типа C + регулируемый утюжок - нижнее шлифование
  • 1-й рабочий вал обрезиненный D=160 mm, 90Sh
  • 2-й рабочий вал обрезиненный D=160 mm, 45Sh
  • Длина шлифовальной ленты 1900 mm
  • мин. длина заготовки 1200 mm
  • автоматическое переключение звезда / треугольник
  • амперметры нагрузки на эл. двигатели агрегатов
  • инфракрасные датчики осцилляции шлифовальных лент
  • фиксированный стол - перемещаются шлифовальные агрегаты
  • электронное измерение высоты рабочих агрегатов с цифровым дисплеем
  • ручная коррекция рабочих агрегатов в зависимости от зернистости шлифовальных лент
  • автоматическая коррекция рабочих валов в зависимости от введённых данных
  • две скорости подачи заготовок - 4,5/ 9 м/мин
  • обрезиненные прижимные вальцы - по 2 шт. на каждый агрегат
  • пневматические дисковые тормоза для каждого эл. двигателя
  • звукоизоляция
  • электрика и безопасность соответствуют стандарту CE

Дополнительные опции

  • 20HP (15kW) эл. двигатель
  • 25HP (18,5kW) эл. двигатель
  • электронная панель управления с цветным TouchScreen монитором 10,4"
  • две скорости шлифовальной ленты 9/18 м/сек
  • стальной вал вместо обрезиненного, D=160 mm или D=200 mm
  • обрезинение рабочего вала D=160 mm  твёрдостью 30 Sh, 40 Sh, 60 Sh
  • обрезинение рабочего вала D=200 mm твёрдостью 30 Sh, 45 Sh, 60 Sh
  • преобразователь частоты для изменения скорости подачи в пределах 3 - 12м/мин
  • преобразователь частоты для изменения скорости шлифовальной ленты в пределах 3 - 20 м/сек
  • автоматический обдуватель шлифовальной ленты с перемещаемыми форсунками для 1 шлифовального агрегата

Кто и почему выбирает чешский двухсторонний калибровально-шлифовальный станок Buldog-DUPLEX? В первую очередь речь идет о производствах, где надо калибровать в размер щитовые детали и шлифовать с обеих сторон за один проход. Это может быть мебельный щит, окна из массива древесины, массивные двери, половая доска, композитные плитные материалы, оргстекло, пенопласт, металл… Станок не требует возвратных транспортеров, экономит рабочее время, минимизирует переворот и перебазирование крупных заготовок и изделий (особенно актуально на дверях, плитных материалах большой массы)..
