Калибровально-шлифовальный станок Maxx имеет оригинальный дизайн и расширенные возможности для производства работ по шлифовке массива, ДСП, МДФ, ДВП, а также шпонированных, грунтованных и лакированных поверхностей. Постоянная высота неподвижного стола (двигаются только шлифовальные узлы) позволяет использовать станок в технологических линиях. Получение более высокого качества шлифовки поверхности и высокая степень автоматизации процессов шлифования позволяют отнести данный станок к высшему классу.
Калибровально-шлифовальный станок MAXX предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

- BULDOG-MAXX является тяжелым индустриальным калиброваль-шлифовальным станком. Предназначен он исключительно для серьезных крупных производств, рассчитан на трехсменную промышленную эксплуатацию. Способен выдерживать серьезные нагрузки и выдавать очень высокое качество.
- Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. BULDOG-MAXX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Достаточно серьезные мощности электродвигателей (от 15 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
- Настройка на рабочую высоту осуществляется шлифовальными агрегатами. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
- Максимально широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка BULDOG-MAXX имеет все необходимые сочетания шлифовальных агрегатов, за исключением поперечной шлифовальной группы.
- Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Максимальная ширина обработки, мм 1100 / 1300
Доступные варианты узлов R C RR RC FC RRR RRC FRC RRRR
Мощность главного двигателя, кВт 15 (18…30)* 2 х 15
(18…30)*
3 х 15
(18…30)*
4 х 15
(18…30)*
Высота обработки, мм 3…160
Мощность двигателя подачи, кВт 0,55
Мощность двигателя подъема шлифовальных узлов, кВт 0,2
Скорость подачи, м/мин 3…12
Диаметр обрезиненного вала, мм
240
Длина шлифовальной ленты, мм 2620
Ширина шлифовальной ленты 1130 / 1330
Скорость вращения шлифовальной ленты, м/с 18,5 (3…20)*
Минимальная скорость воздушного потока, м/с 20…25
Диаметр патрубка аспирации, мм 2 х 180 3 х 180 4 х 180 5 х 180
Производительность аспирационной установки, куб.м./час 4000 / 5000 7000 / 8000 9000 /
10000
12000 / 13000
Расход сжатого воздуха, л/мин 20..30
(300…500)*
30..40
(500…700)*
30..40
(700…
900)*
30..40
(900…1000)*
Масса станка, кг 2190…2380 3250…
3430
4650…
5320
6500


Широколенточный калибровально-шлифовальный станок Maxx представляет собой модульную конструкцию, что позволяет изготавливать станки в соответствии с требованиями заказчика. Чтобы обеспечить возможность выполнения тех или иных задач, станки могут быть оснащены такими узлами и их сочетаниями:

Шлифование поверхностей

  • узел с обрезиненным рабочим валом
  • узел с обрезиненным рабочим валом и шлифовальной  прижимной планкой
  • узел с шлифовальной  прижимной планкой

Фрезерование поверхностей

  •  узел с фрезерным валом

Для тонкого шлифования, заглаживания, профильного шлифования, очистки

  • адаптация узлов для монтажа щёточного шлифовального или полировального инструмента
  • узел с вращающейся щёткой для очистки поверхности заготовки на выходе из станка

Стандартная комплектация

  • рабочий обрезиненный вал Ø240мм и твёрдостью 90Sh
  • длина шлифовальной ленты 2650мм
  • автоматическое переключение звезда/треугольник
  • преобразователь частоты эл. двигателя транспортёрной ленты для плавного изменения скорости в диапазоне 3 - 12м/мин
  • амперметр контроля нагрузки на рабочий вал
  • управление осцилляцией шлифовальной ленты при помощи оптоэлектронного датчика с инфракрасным лучом
  • неподвижный рабочий стол, перемещается шлифовальный блок
  • моторизованный подъём шлифовального блока
  • электронный измеритель положения шлифовального блока с цифровым дисплеем
  • позиционер высоты заготовки
  • механическая коррекция высоты в зависимости от зернисто ленты
  • электронная панель управления с цветным TouchScreen монитором 10,4"
  • электронная коррекция измерительного устройства высоты в соответствии с зернистостью шлифовальной ленты
  • автоматическая установка валов на ранее запрограммированные позиции
  • обрезиненные прижимные вальцы - по 2шт. на входе и выходе
  • эл. пневматический дисковый тормоз приводного эл. двигателя рабочего узла
  • реле давления 3,5 - 4,0 bar
  • регулировка давления воздуха для натяжения шлифовальных лент в диапазоне от 2,5 до 5,5 bar
  • шумоизоляция
  • класс общей и электробезопасности соответствует стандарту СЕ

Дополнительные опции

  • эл. двигатель 25HP (18,5 кВт)
  • эл. двигатель 30HP (22 кВт)
  • эл. двигатель 40 HP (30 кВт)
  • обрезиненный рабочий вал Ø 240мм и твёрдостью 30 Sh, 45 Sh, 90 Sh
  • стальной рабочий вал вместо обрезиненного Ø 240мм
  • преобразователь частоты эл. двигателя шлифовальной ленты для плавного изменения скорости в диапазоне 3 - 20 м/сек
  • ограничитель максимальной величины съёма материала
  • двухскоростной двигатель подъёма шлифовального блока
  • дополнительные направляющие для шлифования коротких заготовок
  • автоматический обдуватель шлифовальной ленты
  • автоматический обдуватель шлифовальной ленты с перемещаемыми соплами
  • удлинители стола - на входе, удлинители стола - на выходе
  • пневматическая прижимная планка (утюжок) с ручным управлением подъёма/опускания
  • двухпозиционная пневматическая прижимная планка (утюжок)
  • сегментная пневматическая  прижимная планка (утюжок) с автоматическим (по таймерам) управлением подъёма/опускания с шириной сегмента - 30мм
  • сегментная пневматическая прижимная планка (утюжок) с электронным управлением подъёма/опускания с шириной сегмента - 30мм + электронная панель управления с цветным TouchScreen монитором 10,4"
  • модуль обдува заготовок обдувателем с орбитально перемещаемыми соплами
  • модуль очистки заготовок вращающейся текстильной или нейлоновой щеткой Ø 140 мм (устанавливается на выходе станка)
  • вакуумный стол
  • вакуумный насос 4кВт

Калибровально-шлифовальный станок Maxx - станок тяжелого класса, рассчитанный на трехсменную работу. Шлифование плоскостей деталей элементов мебели, шлифование стеновых панелей, дверей, столешниц, шлифование лестниц – это не единственное назначение шлифовально-калибровальных станков серии Maxx. Данный шлифовальный станок может с успехом шлифовать пластик, металл, композитные материалы. Причём, речь не идет о предварительном калибровании в размер и предварительном шлифовании - станки имеют предварительные установки для промежуточного шлифования грунта и между покрасками, может работать по фанерованной (шпонированной) поверхности.
Кому можно посоветовать чешский калибровально-шлифовальный станок BULDOG-MAXX? Это станок промышленного класса, аналоги которого (DMC, VIET, Costa Levigatrici) невозможно купить за такие же деньги. Чешская фирма способна предложить станки значительно дешевле. При этом качество не уступит ни на йоту. МАХХ – самая большая шлифовальная машина из всей линейки ХОУФЕК. Она вобрала в себя все самое лучшее: вес станка, мощность, диаметры шлифовальных валов, длина абразивной ленты, большие ширины, современное управление. Станки МАХХ рассчитаны на трехсменную работу, нагруженные режимы, способны «пахать» круглосуточно, их можно встраивать в технологические цепочки линий шлифовки и отделки. Поэтому калибровально-шлифовальный станок МАХХ, выполняющий самые распространенные и нужные виды задач по шлифованию, интересен крупным деревообработчикам. Если Вам приходится шлифовать достаточно много деталей, если Вы строите технологические участки шлифовки или отделки (окраски, лакирования, вощения, полирования и т.д.), если квалификация станочников на достаточно высоком уровне, если позволяют электрические мощности, то чешский шлифовально-калибровальный станок серии МАХХ создан именно для Вас.

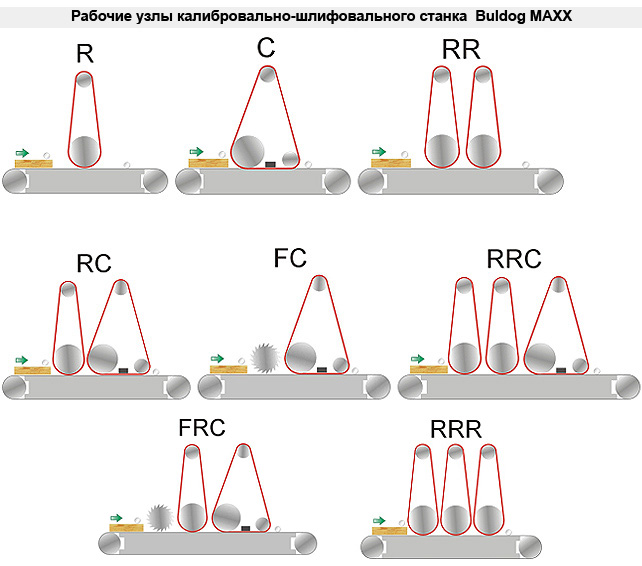

Возможные конфигурации узлов:
