Калибровально-шлифовальный станок Pony предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных мягких и твердых пород древесины, шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование пластиков, оргстекла, металла, цементных плит, и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, мебельный щит, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

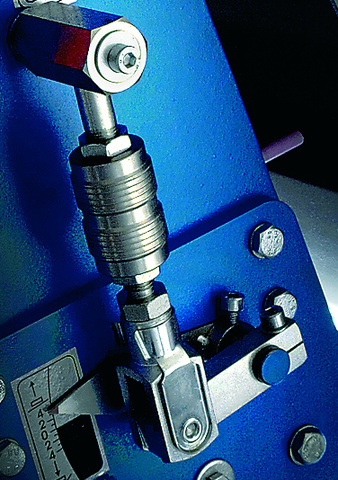

Устройство регулировки пятки

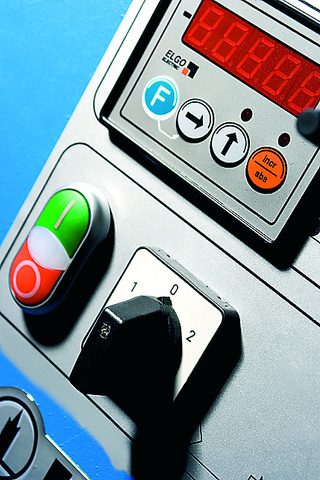

Электронный блок контроля размера с цифровым дисплеем

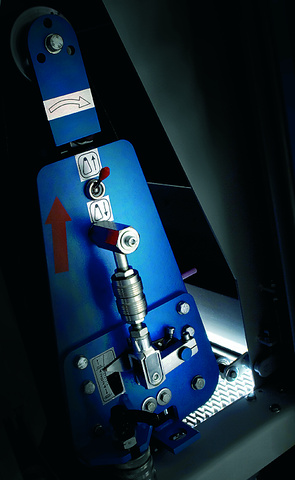

Агрегат C

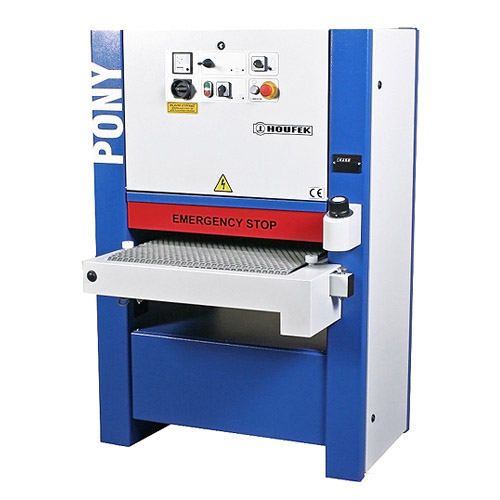

- PONY - самый доступный по цене калибровально-шлифовальный станок. Недорогой деревообрабатывающий станок для широкого спектра задач по шлифованию и калиброванию
- Достаточно сбалансированные мощности электродвигателей позволяют шлифовать и при этом не тратить излишней энергии.
- Жесткая сварная станина из достаточно толстого металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами
- Настройка на рабочую высоту осуществляется столом. Стол перемещается по четырем прецизионным направляющим, что обеспечивает точность в пределах 0,5…0,1 мм.
- Простые шлифовальные группы (доступны либо узел R, либо узел C) и небольшие ширины (станки на 400 мм, либо на 630 мм) – лучшее решение для небольших универсальных производств.

Максимальная ширина обработки, мм 430 630
Доступные варианты узлов R C R C
Мощность главного двигателя, кВт 4 5,5
Высота обработки, мм 3…160
Мощность двигателя подачи, кВт 0,30 / 0,43
Мощность двигателя подъема рабочего стола, кВт 0,18
Скорость подачи, м/мин 4,5 и 9,0
Диаметр обрезиненного вала, мм
120
Длина шлифовальной ленты, мм 1600
Ширина шлифовальной ленты 430 650
Скорость вращения шлифовальной ленты, м/с 18,5
Минимальная скорость воздушного потока, м/с 20…25
Диаметр патрубка аспирации, мм 150
Производительность аспирационной установки, куб.м./час 3000
Расход сжатого воздуха, л/мин 10…20
Габаритные размеры станка: длина, мм 1100
ширина, мм 900 1010
высота, мм 1500
Масса станка, кг 680 870

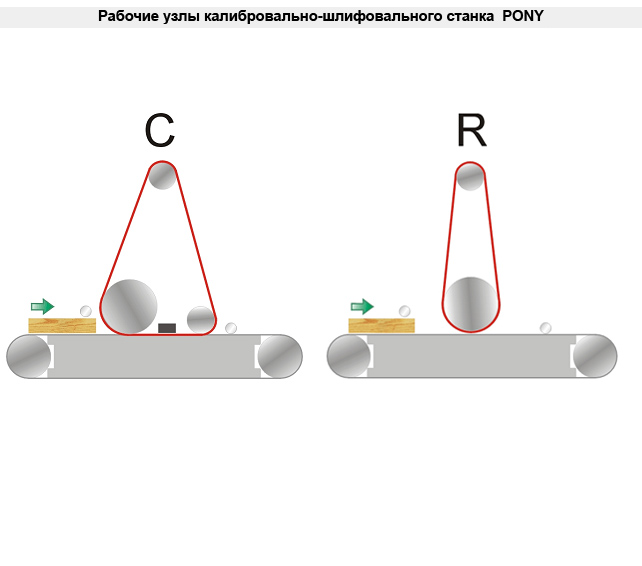

Калибровально-шлифовальные станки Pony представляют собой модульную конструкцию, что позволяет собирать станки в соответствии с требованиями заказчика. Для выполнения тех или иных работ данные станки могут быть оснащены такими рабочими узлами (агрегатами):

  • R - агрегат с одним рабочим валом
  • C - агрегат с одним рабочим валом и жёсткой прижимной планкой (утюжком)

Эти узлы позволяют выполнять работы по калибровке и шлифовке из массива, а в некоторых случаях по шлифовке шпонированных и лакированных поверхностей.

Агрегат типа R предназначен в основном для калибровальных работ и для шлифования лентами с крупным зерном. В стандартной комплектации оснащён рабочим стальным валом с обрезинением твердостью 90Sh. диаметром 120мм с фиксированным положением вала. На резиновой поверхности имеются спиральные канавки для отвода стружки. Рабочие валы поставляются как стандартные с резиновым покрытием твердостью 90Sh, так и под заказ с твердостью 45Sh.

Агрегат типа C является комбинированным рабочим узлом станка и устанавливается либо как самостоятельный агрегат, либо в совокупности с агрегатом типа R. Рабочий вал агрегата С поставляется обрезиненным с твёрдостью от 45 до 85Sh. Рабочий вал агрегата С имеет собственную регулировку по высоте и его положение является нулевым (базовым)  относительно которого происходит измерение позиции рабочего стола.

Шлифовальная  прижимная планка (утюжок) узла C служит для получения более качественной поверхности. Особенность его применения заключается в возможности незначительно копировать поверхность и в большей площади контакта абразивной ленты с поверхностью заготовки. Это позволяет получить более качественную поверхность после обработки на валах.

Стандартная комплектация

  • стальной рабочий вал диаметром 120мм
  • моторизованный подъём стола
  • ручное переключение звезда/треугольник
  • длина шлифовальной ленты - 1600мм
  • оптоэлектронный датчик осцилляции с инфракрасным лучом
  • механический указатель положения стола
  • амперметр контроля нагрузки на рабочем валу
  • эл. тормоз
  • две скорости транспортёрной ленты -  4,5/9 м/мин
  • класс общей и электробезопасности соответствует нормам СЕ

Дополнительные опции

  • обрезиненный рабочий вал твёрдостью 90Sh, диаметром 120мм
  • обрезиненный рабочий вал твёрдостью 45Sh, диаметром 120мм
  • автоматическое центрирование подающего конвейера
  • позиционер стола
  • электронный измеритель положения стола с цифровым дисплеем
  • автоматическое переключение звезда/треугольник

Калибровально-шлифовальные станки Pony с агрегатами R или C являются станками, используемыми для механической обработки деревянных заготовок: для калибровки (используя шлифовальные ленты с крупным зерном), а так же для финишного шлифования – (используя шлифовальные ленты с мелким зерном). Данные станки используются главным образом в малом и среднем столярном производстве. Конструкция станков соответствует всем требованиям для надежной и безопасной работы, защиты окружающей среды и соответствует стандартам ЕС, UL, CSA. Надёжный и продуманный каркас, сваренный из стальных профилей, в совокупности с другими узлами, гарантирует высокую надёжность станка даже при максимальной долговременной нагрузке.
